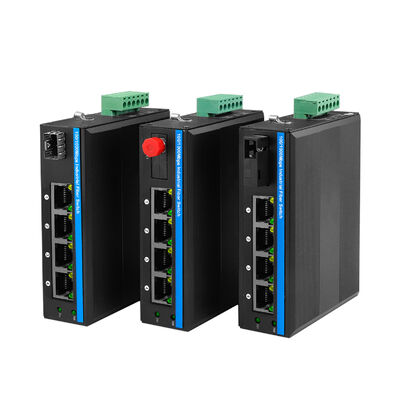

4 poorten PoE/PoE+ Fast Ethernet Industrial Fiber Switch
Technische gegevens van de robuuste Ethernet-switch
|
Productnaam
|
10/100Mbps Industrial PoE Fiber Switch ((1F+4TP)
|
|
Model nr.
|
IM-FP144FE
|
|
Haven
|
1x100M SFP-vezel
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)
1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 1 Gbps (niet-verkeersopstopping)
Uitwisselingspercentage: mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
|
|
LED's
|
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 1000Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10/100Mbps
|
|
Energieverbruik
|
Volledige belasting zonder PoE≤5W
|
|
Stroomvoorziening
|
Inputspanning van PoE-voeding: 48V (max 52V)
Eenmalige PoE-toevoer: 30 W (poort 1~4)
Totaal budget: 120 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
1/2 (V+), 3/6 (V-)
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 vermelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm

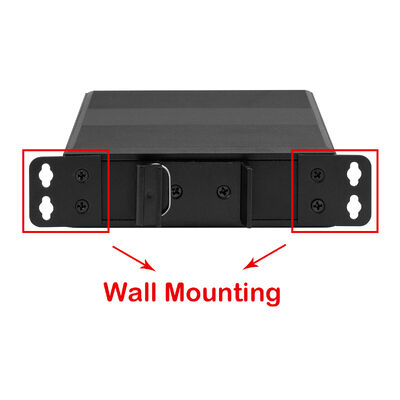

Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Inleiding tot 4 poort PoE-switch
Wanneer één vezelverbinding meerdere apparaten moet voeden
De IM-FP144FE is gebouwd voor een zeer veel voorkomende industriële realiteit:
Je hebt geen grote schakelaar nodig. Je hebt gewoon meerdere PoE-apparaten nodig die betrouwbaar werken aan de rand, allemaal gekoppeld aan een enkele glasvezel-uplink.
Met vier Fast Ethernet PoE-poorten en één langeafstands-vezel-interface, fungeert deze compacte industriële switch als een lokale energie- en connectiviteitshub.precies op de plaats waar de apparaten zijn geïnstalleerd niet in een serverkamer met airconditioning.
Vier apparaten, één doos, nul configuratie
In de praktijk worden veldingenieurs vaak geconfronteerd met dezelfde beperkingen:
Beperkte kastruimte
Geen handige AC-afvoer
Moeilijke elektrische en milieucondities
IM-FP144FE beantwoordt dat met een eenvoudige formule:
4 × IEEE 802.3af PoE-poorten (15,4 W per poort)
1 × 100 Mbps SFP-vezel-uplink
Geen management, geen set-up, geen leercurve
Camera's, draadloze toegangspunten of PoE-sensoren worden onmiddellijk aangedreven via Ethernet-kabels, terwijl vezels hun gegevens veilig over lange afstanden dragen.
Vezel eerst, koper alleen waar het hoort
Koperen Ethernet is lokaal geweldig en verschrikkelijk op afstand.
Deze schakelaar houdt koper waar het zinvol is (de laatste 100 meter) en geeft alles anders aan vezels.
De SFP-poort ondersteunt langeafstandstransmissie tot 120 km, waardoor de IM-FP144FE:
Ga dicht bij de apparatuur zitten.
Vermijd elektromagnetische interferentie
Omgaan met aardings- en bliksemrisico's die veel voorkomen op buiten- en industriële terreinen
Het is een schone, betrouwbare brug tussen rommelige veldomgevingen en gecentraliseerde besturingsnetwerken.
Gebouwd om genegeerd te worden (op een goede manier)
Eenmaal geïnstalleerd verdwijnt dit apparaat in de achtergrond.
-40°C tot 75°C
IP40 metalen behuizing
Bescherming tegen ESD, stroompiek en elektrisch lawaai
Gecertificeerd voor transport- en spoorwegomgevingen (EN 50121-4)
Geen ventilatoren, geen software updates, geen toegang nodig.
Gewoon continue operatie.
Waarom niet-beheerd hier de juiste keuze is
Voor kleine PoE-clusters voegt het management vaak risico's toe in plaats van waarde.
IM-FP144FE vermijdt opzettelijk:
Configuratiefouten
Problemen met de compatibiliteit van de firmware
Opleidingsvereisten
Dit maakt het vooral aantrekkelijk voor grootschalige uitrol, waarbij tientallen of honderden identieke eenheden zich voorspelbaar in het veld moeten gedragen.
Typische toewijzingsscenario's
1. Compacte bewakingsclusters
Zet en verbind tot vier IP-camera's in werkplaatsen, fabriekszones of omtrekgebieden, allemaal met video terug via één vezelverbinding.
2. Industriële sensoraggregatie
Verzamel gegevens van meerdere PoE-sensoren of monitoringsapparaten op één locatie, en stuur vervolgens alles stroomopwaarts naar SCADA- of monitoringsplatforms.
3. Installaties langs de weg en op het spoor
In verkeerssystemen en spoorweginfrastructuur kan één eenheid meerdere bewakingsapparaten in een kast aansturen, terwijl glasvezel langeafstandscommunicatie met besturingscentra verzorgt.
4. Nutsvoorzieningen en externe voorzieningen
Gebruikt in onderstations, pompstations of zuiveringsinstallaties waar milieutolerantie en elektrische robuustheid belangrijker zijn dan geavanceerde schakelfuncties.
5. Harde industriële locaties
Mijnbouw-, petrochemische en metallurgische omgevingen profiteren van de stofbestendige behuizing en stabiele PoE-levering zonder extra stroombedrading.
Wat we kunnen leren
De IM-FP144FE gaat niet over het schalen van bandbreedte of het beheren van verkeersstromen.
Het gaat om het schoon aansturen van meerdere apparaten en het verplaatsen van hun gegevens uit moeilijke omgevingen - betrouwbaar, eenvoudig en jarenlang tegelijk.
Mechanische tekening
- 1 pc schakelaar
- 1pc gebruikershandleiding
Opmerking
Accessoires (DIN-spoorbeugel, optische module, stroomvoorziening, patchcord, netwerkkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos, maak het zelf klaar of koop een complete set bij ons
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de masterbox: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
