Olycom Mini Robust Fast Ethernet PoE/PoE+ Fiber Switch
Specificatie
|
Productnaam
|
10/100Mbps Industrial PoE Fiber Switch ((1F+2TP)
|
|
Model nr.
|
IM-FP122FE
|
|
Haven
|
1x100M SFP-vezel
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
2x10/100M UTP RJ45 ((MDI/MDIX automatische detectie ondersteunen)

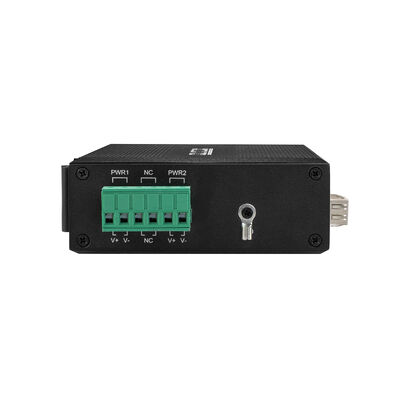

1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bij 30W ((PoE+)
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Stelselbandbreedte: 0,6 Gbps (niet-verkeersopstopping)
Doorverwijzingssnelheid: 0,4464Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤ 100m)
|
|
LED's
|
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 100 Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10 Mbps
|
|
Energieverbruik
|
Volledige belasting zonder PoE≤5W
|
|
Stroomvoorziening
|
Inputspanning van PoE-voeding: 48V (max 52V)
Eén PoE-toevoer: 30 W (poort 1~2)
Totaal budget: 60 W
PoE-uitgangsspanning: 48V
Omgekeerde aansluiting: ondersteuning
|
|
PoE-bedrading
|
1/2 (V+), 3/6 (V-)
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 vermelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm

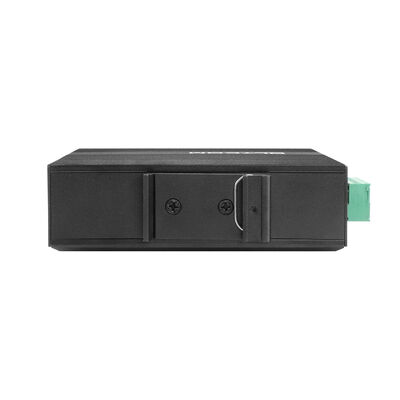

Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
1Een kleine PoE-switch die een zeer specifiek industrieel probleem oplost
De Olycom IM-FP122FE probeert niet een netwerkkern of een functiekompatibele switch te zijn.
Het bestaat voor één duidelijke taak:
Zet een paar veldapparaten aan en stuur hun gegevens ver weg over glasvezel ∙ ∙ betrouwbaar, en zonder configuratie.
Met 2 Fast Ethernet PoE-poorten en 1 glasvezel uplink, zit deze unit aan de rand van een industrieel netwerk:
In een kast aan de kant van de weg, naast een machine, op een paal of in een bedieningskist waar ruimte, kracht en betrouwbaarheid allemaal belangrijker zijn dan fancy functies.
Geen management, geen set-up, gewoon verbinding maken, aansteken en weglopen.
2Waarom dit ontwerp eigenlijk zinvol is
PoE waar Power is HardFiber is de echte ster hier
Koperen kabels stoppen op 100 meter.
Vibraat niet.
De SFP-poort van 100 Mbps, die afstanden tot 120 km ondersteunt, stelt deze kleine schakelaar in staat:
Zit naast veldapparatuur.
Stuur gegevens direct terug naar een externe controlekamer
Veilig overbruggen van harde, lawaaierige of bliksemgevoelige omgevingen
In de praktijk gedraagt IM-FP122FE zich als een PoE-aangedreven veldknooppunt met een glasvezel ruggengraat.
3Gebouwd voor vuile, hete, lawaaierige plaatsen.
Deze schakelaar veronderstelt dat het ergens ongemakkelijk zal leven.
-40°C tot 75°C
IP40 metalen behuizing
Weerstand tegen ESD, overspanningen en elektrisch lawaai (EMS-niveau 3)
Voldoen aan de eisen van het spoorwegverkeer (EN 50121-4)
Eenmaal geïnstalleerd, is het bedoeld om daar jarenlang zonder aandacht te blijven.
4- Geen management. Opzettelijk.
Er is geen Web UI, geen CLI, geen VLAN setup.
Dat is geen beperking, het is de ontwerpfilosofie.
Geen configuratiefouten
Geen firmware compatibiliteitsproblemen
Geen onderhoudskosten
Voor kleine PoE-implementaties betekent eenvoud vaak een hogere betrouwbaarheid.
5Waar het veel wordt gebruikt
Compacte industriële bewakingspunten
Perfect voor locaties waar slechts één of twee camera's nodig zijn, zoals:
Fabriekshoeken
Kleine werkplaatsen
toegangspoorten of omtrekken
PoE voert de camera aan, glasvezel stuurt video terug.
6. Kabinets langs de weg en spoorlijnen
In verkeers- en spoorwegomgevingen is de ruimte beperkt en zijn de omstandigheden ruw.
IM-FP122FE past gemakkelijk in compacte kastjes, voert monitoringsapparaten via PoE aan en stuurt gegevens over lange afstandsvezels naar gecentraliseerde systemen.
7. Nutsbedrijven en afstandsbediening
In onderstations, waterzuiveringsinstallaties of pompstations:
Veldsensoren verbinden via RJ45
PoE elimineert lokale stroomadapters
Vezels zorgen voor een stabiele, storingsvrije transmissie
Een eenvoudige maar zeer betrouwbare randoplossing.
8. Harde industriële zones
Mijnbouw, petrochemie en metallurgie:
Stofdichte behuizing
Elektrische geluidstolerantie
9. Grote temperatuur werking
Het houdt PoE-apparaten online waar consumentenapparatuur snel zou falen.
Uitbreiding van PoE buiten de koperen grenzen
Wanneer PoE-apparaten ver boven de 100 meter moeten worden ingezet, fungeert deze schakelaar als een schone brug:
Koper + PoE aan de zijkant van het apparaat
vezels aan de ruggengraatzijde
Geen herontwerp, geen extra converters.
In het kort
De IM-FP122FE gaat niet over functies.
Het gaat om het uitstekend doen van één taak:
Zorg voor een klein aantal industriële apparaten en verplaats hun gegevens veilig over lange afstandsvezel ¢ de hele dag, elke dag.
Afmeting
Opmerking
Accessoires (DIN-spoorbeugel, optische module, stroomvoorziening, patchcord, netwerkkabel enz.) zijn NIET inbegrepen in de verpakkingsdoos, maak het zelf klaar of koop een complete set bij ons
Verzendkistgegevens
Productgrootte: 11,4*9,3*3,5 cm
Inwendige doos: 23*16,5*5,8 cm
Gewicht van het product: 0,35 kg
Verpakkingsgewicht: 0,45 kg
Grootte van de masterbox: 67*33*47cm
Verpakking: 40 stuks
Verpakkingsgewicht: 20 kg
Accessoires
|
Industriële optische module
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Industriële DIN-stroomtoevoer
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen.
|
AC220V tot DC12V1.67A, -30°C ∼70°C
|
|
Verwijderingsprogramma's
|
AC220V tot DC24V1A, -30°C ∼70°C
|
