24 poort 2.5G Smart Manageable PoE Fiber Switch
Specificatie
| Productnaam |
24 poort 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Model nr. |
IM-FP121212GW |
| Haven |
12 x 1000Mpbs SFP-poorten
12 x10/100/1000M UTP RJ45 ((MDI/MDIX automatische sensing ondersteunen)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabelgrootte |
8K |
| Poe-standaard |
IEEE802.3af, IEEE802.3at |
| Schakelfuncties |
Overdrachtsmodus: opslag en doorstuur
Stelselbandbreedte: 108 Gbps (niet-verkeersopstopping)
DRAM-grootte: 128M
Flitsgrootte: 16M
Pakketbuffergrootte: 4 Mb
VLAND-ID: 4096
MAC-adrestabel Grootte: 8K
Jumbo Frame: 9.6KB
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poorttransmissieafstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED's |
Energie, netwerk, glasvezel |

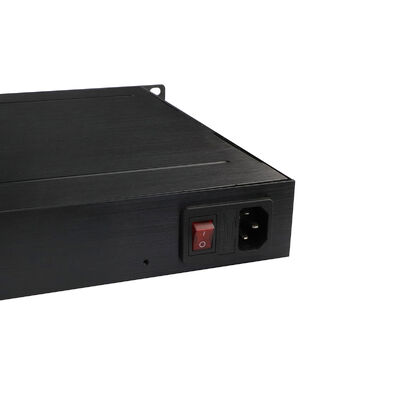

| Stroomvoorziening |
Inlaatspanning: AC220V
Niet-polaire stroominvoer: ondersteuning
|
| Milieu |
Werktemperatuur: -40° ∼75°C
Werkvochtigheid: 5%~95%, niet-condenserend
|
| Certificering |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 vermelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|

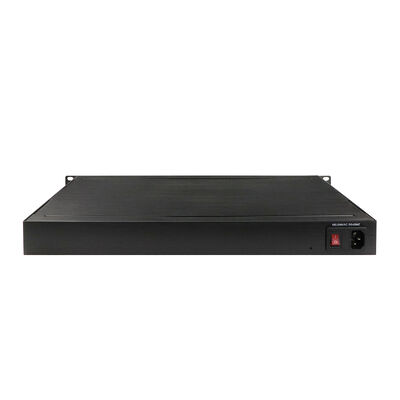

| Mechanische informatie |
Veiligheidsklasse: IP30
Afmetingen: 483 x 294,6 x 44,5 mm
|
| Garantie |
Vervanging binnen 1 jaar; 3 jaar reparatie |
Wat het is
IM-FP121212GW is een volledig beheerde industriële PoE Ethernet-switch die is ontworpen voor omgevingen waar een groot aantal aangedreven apparaten, glasvezelverbindingen over lange afstand,Het is belangrijk dat de centrale controle en de gecentraliseerde controle betrouwbaar samenwerken..
Het is gebouwd voor industriële netwerken die niet kunnen vertrouwen op afzonderlijke stroomsystemen, verspreide schakelaars of frequente handmatige interventie.
Dit apparaat combineert high-density PoE-levering, vezelgebaseerde backbone-connectiviteit en industrieel management in één platform.
Eenmaal ingezet, wordt het een stabiel infrastructuurknooppunt dat stroom levert, gegevens doorstuurt en continu, 24 uur per dag, netwerkbeleid handhaaft.
Wat het met elkaar verbindt
Twaalf Gigabit RJ45-poorten bieden een dichte toegang voor industriële edge-apparatuur.
Elke koperen poort regelt automatisch de snelheids- en duplexinstellingen en levert zowel gegevens als elektriciteit via een enkele Ethernet-kabel.
Typische aangesloten apparaten zijn:
IP-camera's
Draadloze toegangspunten
VoIP- en intercomsystemen
Industriële terminals met PoE-functie
Twaalf Gigabit SFP-vezelpoorten vormen de optische ruggengraat van het netwerk.
Deze poorten ondersteunen zowel enkelmodus- als meermodusvezel, waardoor afstanden van korte lokale verbindingen tot maximaal 100 km mogelijk zijn.
Dit stelt de schakelaar in staat om in het centrum van grote industriële locaties, spoorwegcorridors, nutsnetwerken of campus-schaal installaties te zitten.
Hoe macht wordt verleend
PoE functionaliteit is direct ingebouwd in de switch.
Alle twaalf koperen poorten voldoen aan IEEE 802.3af en leveren maximaal 15,4 W per poort.
Het totale PoE-vermogen bedraagt 340 W, waardoor alle aangesloten apparaten tegelijkertijd zonder externe injectoren kunnen worden aangedreven.
De stroom wordt volledig geleverd via een standaard Ethernet-kabel van categorie 5.
Aan de zijkant van het apparaat zijn geen lokale stroomadapters vereist.
Dit vereenvoudigt de installatie, vermindert de storingpunten en verlaagt de onderhoudskosten op lange termijn, vooral op buiten- of moeilijk toegankelijke plaatsen.
Hoe het zich op het netwerk gedraagt
IM-FP121212GW is een beheerde industriële schakelaar.
Het gedraagt zich niet passief.
Het controleert actief hoe het verkeer beweegt, hoe storingen worden behandeld en hoe apparaten worden geïsoleerd.
Ringbeschermingsmechanismen en spanning-tree-protocollen stellen het netwerk in staat om zich binnen milliseconden te herstellen van linkfalen.
Dit is essentieel in grote PoE-implementaties waar het verliezen van connectiviteit ook kan betekenen dat het vermogen van veldapparaten verloren gaat.
Het verkeer wordt deterministisch verwerkt met behulp van store-and-forward forwarding.
Latency-gevoelige gegevens zoals besturingssignalen of real-time video kunnen worden geprioriteerd, terwijl niet-kritisch verkeer wordt beperkt.
Grote dataframes worden efficiënt verwerkt, waardoor congestie onder zware belasting wordt voorkomen.
Hoe netwerken worden gesegmenteerd
De switch ondersteunt meerdere VLAN-modellen, waardoor netwerken logisch kunnen worden verdeeld zonder extra hardware.
Het verkeer kan worden gescheiden door:
Haven
MAC-adres
IP-subnetwerk
Protocol
VLAN-vertaling maakt het mogelijk om verschillende netwerkdomeinen schoon met elkaar te verbinden.
Multicast verkeer wordt strikt gecontroleerd.
Video-streams en realtime-datastrooms worden alleen doorgestuurd naar de plaats waar ze nodig zijn, waardoor onnodig bandbreedteverbruik in grote camera- of sensorimplementaties wordt voorkomen.
Hoe de toegang wordt gecontroleerd
De beveiliging is op meerdere niveaus afgedwongen.
Apparaten moeten zich authenticeren voordat ze toegang krijgen tot het netwerk.
Ports kunnen worden beperkt door identiteit, adres of beleid.
Ongeautoriseerde toegang, spoofing pogingen en adres misbruik worden actief geblokkeerd.
De toegang wordt beschermd met behulp van versleutelde protocollen.
Configuratie, monitoring en diagnose kunnen op afstand worden uitgevoerd zonder het netwerk aan onnodig risico te blootstellen.
Hoe het wordt beheerd
De schakelaar ondersteunt meerdere beheermethoden om aan verschillende operationele omgevingen te voldoen.
Ingenieurs kunnen het configureren en controleren door:
Toegang tot de opdrachtreeks
Webgebaseerde interface
SNMP-gebaseerde netwerkbeheersystemen
Firmware-updates worden beschermd door redundantie-mechanismen om te voorkomen dat mislukte upgrades de werking verstoren.
Ingebouwde diagnostische hulpmiddelen helpen om snel defecten in kabels te vinden, waardoor de tijd voor het oplossen van problemen op locatie wordt verkort.
Tijdsynchronisatie, logging en monitoringsfuncties maken het mogelijk om de schakelaar schoon te integreren in gecentraliseerde industriële beheerplatforms.
Hoe het industriële omgevingen overleeft
De IM-FP121212GW is ontworpen voor continue werking onder fysieke en elektrische spanning.
Het werkt betrouwbaar van -40°C tot +85°C.
Vochtigheidstoestand van 5% tot 95%, niet-condenserend.
Een metalen behuizing met IP30 beschermt interne onderdelen tegen stof en mechanische aanvallen.
De schakelaar is bestand tegen trillingen, schokken, elektrische schokken, elektrostatische ontladingen en elektromagnetische storingen.
Het is geschikt voor inzet in de buurt van zware machines, energieapparatuur en spoorwegen.
Hoe het wordt aangedreven
Het apparaat maakt gebruik van dubbele DC 48 V niet-polaire stroominvoer.
Niet-polair ontwerp vereenvoudigt de bedrading en vermindert installatiefouten in het veld.
Redundante energie-invoer verbetert de beschikbaarheid in missie-kritische inzet.
Waar het het beste past
Industriële PoE-bewakingsnetwerken
Hij beheert camera's in fabrieken, mijnen, petrochemische fabrieken en beveiligingszones.
Multicast-optimalisatie verbetert de video-efficiëntie zonder overmatige afstemming.
Grootschalige automatiseringsomgevingen
Ondersteunt dichte connectiviteit voor PLC's, HMI's, sensoren en PoE-terminals.
De prioriteitstelling van het verkeer zorgt ervoor dat de besturingssignalen betrouwbaar worden geleverd.
Vervoer en spoorwegen
Ontworpen voor kastjes aan de kant van de weg, stations en spoorwegcorridors.
Langeafstandsvezelpoorten ondersteunen lineaire inzet, terwijl ringbescherming continuïteit garandeert.
De naleving van spoorwegsnormen maakt een veilige integratie in de transittranen mogelijk
Energie- en nutsinfrastructuur
Gebruikt in onderstations, windparken en netbewakingssystemen.
Grote temperatuurtolerantie en vezelbereik ondersteunen buiten- en afgelegen installaties.
Slimme gebouwen en industriële parken
Fungeert als een centraal PoE distributie- en controle knooppunt.
Scheidt kantoor-, productie- en beveiligingsverkeer en vereenvoudigt centraal beheer.
IPv6-ready IIoT-implementaties
Ondersteunt moderne IPv6-gebaseerde beheer- en communicatiemodellen.
Scalable integratie van IIoT-apparaten, externe platforms en cloud-geconnecteerde systemen mogelijk maakt.
Waarom dit model bestaat
Deze schakelaar is niet gebouwd om minimaal te zijn.
Het is gebouwd om centraal te zijn.
Het bestaat voor netwerken waar:
Apparaten hebben stroom en gegevens van dezelfde plaats nodig
Stortingen moeten automatisch worden hersteld
Het verkeer moet worden gecontroleerd, niet alleen doorgestuurd.
Omgevingen die vijandig zijn voor gewone apparatuur
Voor industriële toepassingen waar stroom, connectiviteit en besturing samenkomen,
IM-FP121212GW past natuurlijk.
WEB Informatie
-
Ondersteuning kabel diagnose en kan het foutpunt te lokaliseren
-
Ondersteuning van IEEE802.3az EEE ((Energie-efficiënt Ethernet) beheer, optimaliseren van het stroomverbruik
-
Ondersteuning STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
-
Ondersteuning QoS, transportclassificatie QoS, CoS, bandbreedtebeheer ((invoer/uitvoerrichting), stormonderdrukking, gedifferentieerde diensten
-
Ondersteuning voor IEEE802.1q VLAN, VLAN-poort, Mac-gebaseerd VLAN, IP-subnet VLAN, Protocol VLAN, VLAN-converter, MVR
-
Ondersteuning van dynamische IEEE802.3ad LACP-linkaggregatie, statische linkaggregatie
-
Ondersteuning van IGMP/MLD snooping V1/V2/V3, IGMP filteren/moduleren, IGMP zoeken
-
Rapport van IGMP-agenten, MLD spionage.
-
Veiligheid: gebaseerd op poort en Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Ondersteuning van Cisco® zoals CLI, webmanagement, SNMP v1/v2c/v3, Telnet
-
Ondersteuning van software-upgrades via TFTP en HTTP, firmware-redundantie voorkomt dat de upgrade mislukt
-
Ondersteuning van DHCP-client/relay/snooping/snoopingoptie 82/relayoptie 82
-
Ondersteuning van RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Ondersteuning van IPV6 Telnet-server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Accessoires
| Industriële optische module |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
