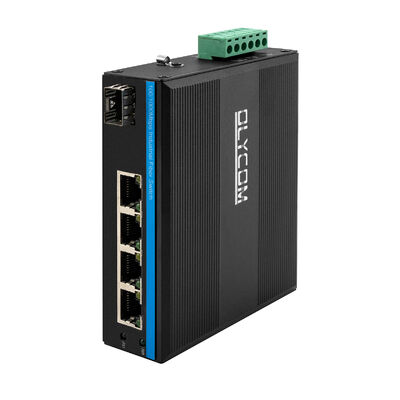

5 Port geharde snelle Ethernet-vezelschakelaar
Specificatie
|
Productnaam
|
10/100Mbps Industrial Fiber Switch ((1F+4TP)
|
|
Model nr.
|
IM-FS140FE
|
|
Haven
|
1x100M SFP-vezel
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100M UTP RJ45 ((Support MDI/MDIX automatische detectie)

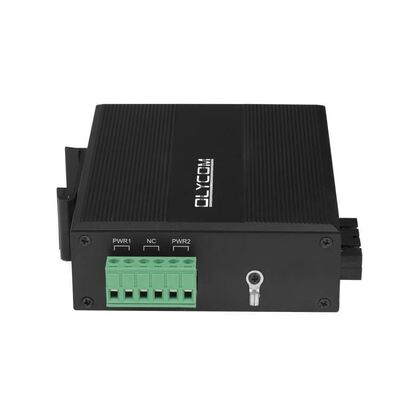

1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 1 Gbps (niet-verkeersopstopping)
Doorverwijzingssnelheid: 1,488Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤ 100m)
|
|
LED's
|
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 100 Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10 Mbps
|
|
Energieverbruik
|
Volledige belasting≤5W
|
|
Stroomvoorziening
|
Redundante DC12V~DC52V-invoer, meestal DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 vermelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm
Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Productoverzicht
De IM-FS140FE is een compacte,niet-beheerde Fast Ethernet-industriële schakelaar ontworpen om meerdere veldapparaten te aggregeren en ze via glasvezel te uplinken op elektrisch lawaaierige en milieuvriendelijke locaties.
In vergelijking met ultra-minimale 2-poort modellen, biedt het een hogere rand-apparaat dichtheid, terwijl de netwerkarchitectuur eenvoudig en deterministisch blijft.
De schakelaar concentreert zich op één taak:
betrouwbare Ethernet-doorverwijzing tussen op koper gebaseerde industriële apparaten en glasvezelnetwerken over lange afstanden, zonder configuratie, tuning of softwareafhankelijkheid.
Netwerkrol & Ontwerpintentie
IM-FS140FE wordt doorgaans ingezet op de veldaggregatieschaal.
Het verzamelt Ethernet-verkeer van verschillende nabijgelegen industriële apparaten en stuurt het stroomopwaarts via een enkele glasvezelverbinding naar een controlekamer, een substation of een centraal netwerkkas.
Het ontwerp veronderstelt:
Vaste topologie
Voorspelbare verkeersvormen
Langdurige onbeheerde werking
Er zijn geen beheerinterfaces en geen gedragsveranderingen in de loop van de tijd, waardoor configuratieverschuiving en software-gerelateerde instabiliteit worden geëlimineerd.
Interface lay-out en connectiviteit logica
De schakelaar combineert:

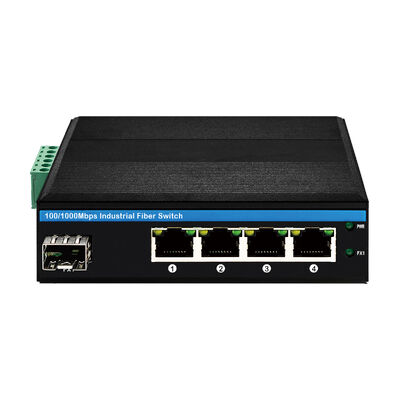

Vier Fast Ethernet RJ45-poorten voor toegang tot lokale apparaten
Eén Fast Ethernet SFP-poort voor glasvezel-uplink
Koperen poorten detecteren automatisch snelheid, duplex en bedradingspolariteit, waardoor directe verbinding met PLC's, sensoren, RTU's, HMI's en legacy controllers mogelijk is.
De SFP-interface ondersteunt zowel multimode- als single-mode-optica, waarbij de schaal van korte in-cabinet-verbindingen tot langeafstandsverbindingen tot 120 km wordt vergroot.
Deze lay-out is goed geschikt voor kleine tot middelgrote clusters van apparaten die ver buiten de koperafstandsgrenzen moeten worden uitgebreid.
Kenmerken van het verkeer
Pakketverzending is gebaseerd op een opslag- en doorstuurarchitectuur, die de integriteit van het frame en de naleving van het protocol garandeert.
Stroomregelaars regelen het verkeer automatisch tijdens congestie:
IEEE 802.3x voor full-duplexverbindingen
Terugdruk voor half-duplex-operatie
Voldoende interne buffering stelt de switch in staat om korte verkeersuitbarstingen van meerdere apparaten te absorberen zonder pakketverlies, zelfs wanneer de bandbreedte van de uplink beperkt is.
Industriële betrouwbaarheid en milieutolerantie
IM-FS140FE is ontworpen om te werken waar commerciële schakelaars niet kunnen.
De metalen behuizing biedt IP40-bescherming tegen stof en fysieke schokken.
Het interieur voldoet aan de eisen van het industriële EMS en is bestand tegen:
Elektrostatische ontlading
Elektrische snelle transiënten
Gevoerde interferentie
De schakelaar werkt betrouwbaar in een temperatuurbereik van 40 °C tot + 75 °C en verdraagt hoge luchtvochtigheid zonder condensatie.
Deze kenmerken maken het mogelijk om in bedieningskamers, wegkasten, onderstations en semi-outdoorinstallaties te worden ingezet.
Energie-invoer en installatiestrategie
Een DC-invoer met een breed bereik (12 ∼52 V) maakt de compatibiliteit met industriële stroombussen en back-upsystemen mogelijk.
De omgekeerde polariteitsbescherming minimaliseert installatiefouten in het veld.
Een laag stroomverbruik ondersteunt de werking zonder ventilator en vermindert de thermische spanning, waardoor de levensduur wordt verlengd.
De compacte behuizing en het DIN-rail-montageontwerp maken een snelle installatie in industriële panelen met beperkte ruimte mogelijk.
Waar IM-FS140FE gewoonlijk wordt gebruikt
Aggregatie-knooppunten voor veldtoestellen
Verzamelt gegevens van meerdere PLC's, sensoren of controllers en stuurt deze door naar een vezel ruggengraat in productiecellen en procesgebieden.
Vervoer en verkeerssystemen
Geïnstalleerd in kastjes aan de kant van de weg of het spoor om signaalcontrollers, detectoren en monitoringsapparatuur aan te sluiten op gecentraliseerde verkeers- of spoorwegen.
Infrastructuur voor energie en nutsbedrijven
Gebruikt in onderstations, pompstations en waterzuiveringsinstallaties om gedistribueerde veldapparatuur via langeafstandsvezel te verbinden.
Harde industriële locaties
Geschikt voor mijnbouw-, petrochemische en metallurgische installaties waar stof, trillingen en elektrisch lawaai onvermijdelijk zijn.
Uitbreiding van glasvezel voor bestaande netwerken
Verlengt het bereik van op koper gebaseerde industriële Ethernet-apparaten door meerdere lokale verbindingen om te zetten in een enkele glasvezelverbinding over lange afstand.
Waarom dit model bestaat
IM-FS140FE vult de kloof tussen ultra-minimale omzetters en volledig beheerde industriële schakelaars.
Het biedt:
Meer capaciteit van het apparaat dan van de basismodellen
Minder complex dan beheerde schakelaars
Voor industriële netwerken die schaalbare edge-connectiviteit zonder operationele overhead nodig hebben,
De IM-FS140FE is een praktische en stabiele keuze.
Is het geregeld?
A: Nee, deze serie is niet beheerd.
We hebben nog een serie voor u.
Welke installatiemethode wordt ondersteund?
A: Het ondersteunt Din Rail en wandmontage.
Als er een speciale montagepakket nodig is, is het goed, we hebben het al eerder behandeld.
Kun je me helpen met het schrijven van de inhoud van het etiket?
A: Ja, laat het ons weten als u uw modelnaam/logo/beschrijving op het etiket wilt plaatsen.
De standaardtaal is Engels.
Als het gaat om verschillende talen zoals Koreaans, Italiaans of Russisch, stuur dan gewoon het juiste formaat, we zullen het kopiëren en plakken.
Mag ik mijn logo op het apparaat hebben?
A: Ja, we zijn een OEM-fabrikant.
Stuur uw logo in PS/AI formaat, wij zorgen voor de rest.
Wat zit er in de doos?
A: er is een apparaat, beschermend schuim, gebruikershandleiding en garantie kaart.
Voor sommige modellen is er extra materiaal zoals consolekabels of bevestigingshangers.
