10/100Mbps DIN35 Unmanaged Industrial Edge Switch
Technische gegevens van snelle netwerkschakelaar
|
Productnaam
|
6 poort 10/100Mbps glasvezelnetwerkschakelaar ((2F+4TP)
|
|
Model nr.
|
IM-FS240FE
|
|
Haven
|
2x100M SFP-vezels
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 meter
4x10/100M UTP RJ45 ((Support MDI/MDIX automatische detectie)

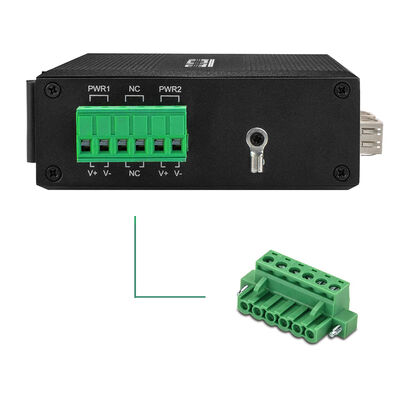

1x6-PIN Power Terminal Block
|
|
Protocol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Overschakeling van functies
|
Overdrachtsmodus: opslag en doorstuur
Verzendvertraging: < 10 u
Systembandbreedte: 1,2 Gbps (niet-verkeersopstopping)
Doorverwijzingssnelheid: 0,8928Mmps
4K.
Pakketbuffergrootte: 1,75 Mb
|
|
Netwerkmedia
|
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤ 100m)
|
|
LED's
|
Energie, glasvezel, netwerk, PoE
PWR: Kracht
Fibre: FX1, FX2
Aan: Transmissie normaal
Af: de transmissie is NIET normaal (defect of ontkoppeld optische module)
Koperen oranje: PoE-indicator
PoE werkt
Af: PoE werkt niet of dit is een niet-PoE apparaat
Kopergroen: snelheidsindicator
Aan: transmissie snelheid is 100 Mbps
Blinkend: in transmissie
Af: Onverbonden of werkingssnelheid is 10 Mbps
|
|
Energieverbruik
|
Volledige belasting≤5W
|
|
Stroomvoorziening
|
Redundante DC12V~DC52V-invoer, meestal DC12V/DC24V/DC48V
Omgekeerde aansluiting: ondersteuning
|
|
Milieu
|
Werktemperatuur: -40°C 75°C
Bergingstemperatuur: -40°C/85°C
Werkvochtigheid: 10%~90%, niet-condenserend
Bewaarvochtigheid: 10%~95%, niet-condenserend
|
|
Industriestandaarden
|
ESD: IEC61000-4-2, ±15KV lucht, ±6KV contact
EFT: IEC61000-4-4, algemeen ±6KV
Stroomoverspanning: IEC61000-4-5, differentieel ±2KV, gemeenschappelijk ±6KV
|
|
Certificering
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Voor de toepassing van de in punt 6.2.3.1.4.1 bedoelde voorschriften moet de in punt 6.2.3.1.4.2 vermelde technische specificaties worden toegepast.
Voor de toepassing van EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Deel 15 Subdeel B ((Klasse B) ANSI C63.4: 2014
|
|
Mechanische informatie
|
Schelp: golvende metalen schelp, IP40-niveau
Afmetingen: 114*93*35 mm

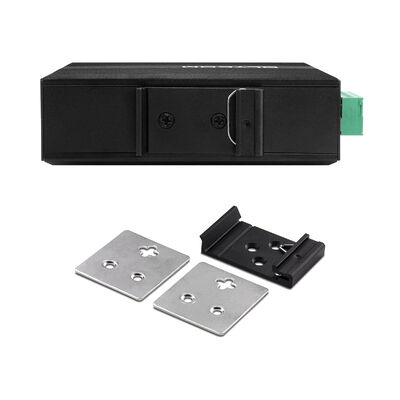

Montagewijze: montage aan de binnenspoor/wand
Gewicht: 0,35 kg/0,45 kg ((Netto/bruto)
|
|
Garantie
|
3 jaar, levenslange technische ondersteuning
|
Gebouwd voor randaggregatie in industriële netwerken
De IM-FS240FE is gepositioneerd als een met glasvezel verankerde randaggregatie-switch voor industriële omgevingen waar meerdere veldapparaten betrouwbaar op een glasvezel-ruggengraat moeten convergeren.In tegenstelling tot basismediaconverters of kleine port-count-switches, biedt het zowel redundantie op het niveau van de verbinding aan de vezelzijde als voldoende koperen toegangspoorten voor geclusterde apparaten op het niveau van het veld.
Dit maakt het bijzonder geschikt voor bedieningskasten, wegkasten en apparatuurruimtes waar verschillende Ethernet-apparaten lokaal moeten worden aangesloten.terwijl uplinks over lange afstanden veerkrachtig moeten blijven.
Redundantie zonder netwerkcomplexiteit
Met dubbele SFP-vezelpoorten maakt de IM-FS240FE eenvoudige redundantie-strategieën mogelijk, zoals dubbele uplinks, gesegmenteerde vezelpaden,of back-up-vezelroutes zonder gebruik te maken van op software gebaseerde redundantieprotocollenIn het geval van een onderbreking van de glasvezel kan het verkeer fysiek worden omgeleid op netwerkniveau, waardoor de communicatiecontinuïteit voor kritieke systemen behouden blijft.
Deze op hardware gebaseerde redundantie aanpak is ideaal voor omgevingen waar beheerde switches onpraktisch, onnodig,of ongewenst als gevolg van onderhoudsbeperkingen of vereisten voor operationele eenvoud.
Consistente doorvoer voor verkeer tussen meerdere apparaten
In industriële netwerken zijn verkeerspatronen vaak barstend in plaats van continu.De IM-FS240FE is ontworpen om dergelijke omstandigheden met gratie te behandelen, met behulp van store-and-forward forwarding, flow control mechanismen en voldoende buffering om pakketverlies en onstabiel gedrag te voorkomen.
Als gevolg hiervan kunnen meerdere PLC's, sensoren of bewakingsapparaten tegelijkertijd werken zonder de algehele netwerkstabiliteit te verminderen, zelfs onder piekbelastingomstandigheden.
Ontworpen voor langdurige, onbeheerde werking
Eenmaal geïnstalleerd is de IM-FS240FE ontworpen om continu en onbeheerd te werken.of software corruptieIn combinatie met de industriële behuizing, de overspanningsbescherming en de grote temperatuurtolerantie is het apparaat zeer geschikt voor installaties waar de toegang zelden is en de stilstand onaanvaardbaar is.
Deze ontwerpfilosofie verlaagt de totale eigendomskosten gedurende de levenscyclus van het product aanzienlijk.
Een praktisch upgradepad voor oude industriële netwerken
Voor veel industriële locaties is het niet haalbaar of kosteneffectief om alle legacy-Ethernet-apparaten tegelijk te vervangen.de bestaande op koper gebaseerde apparatuur met een snelheid van 10/100 Mbps in gebruik te houden en de verbinding over lange afstandsvezels uit te breiden;.
Door te fungeren als een compact aggregatie- en glasvezelverlengknooppunt, ondersteunt het de geleidelijke modernisering van het netwerk zonder de gevestigde industriële processen te verstoren.
Typische functies
In real-world projecten wordt de IM-FS240FE gewoonlijk ingezet als:
Een veldaggregatie-schakelaar in industriële kasten
Een vezelverlengknooppunt voor meerdere legacy Ethernet-apparaten
Een redundante uplink-switch voor kleine tot middelgrote industriële subnetwerken
Een toegangsschakelaar met weinig onderhoud op ruwe of afgelegen plaatsen
De uitgebalanceerde poortconfiguratie en industriële betrouwbaarheid maken het een veelzijdige bouwsteen voor schaalbare industriële Ethernet-architecturen.
Accessoires
|
Industriële optische module
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Industriële DIN-stroomtoevoer
|
|
De in punt 6.2.4.1 bedoelde gegevens moeten worden verzameld en opgeslagen.
|
AC220V tot DC12V1.67A, -30°C ∼70°C
|
|
Verwijderingsprogramma's
|
AC220V tot DC24V1A, -30°C ∼70°C
|
