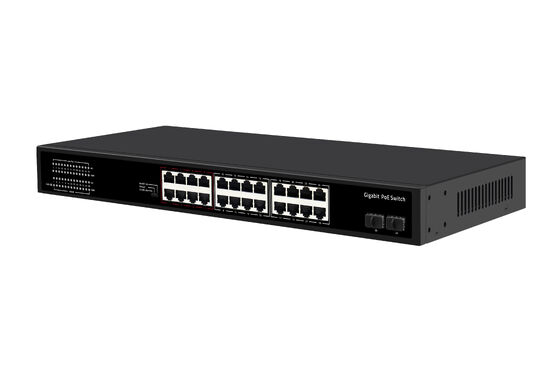

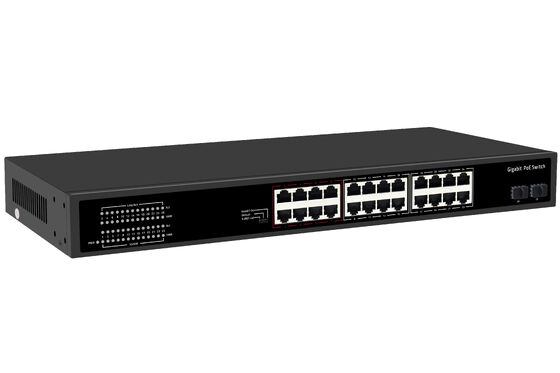

Olycom 24-poorts CCTV PoE Glasvezel Netwerk Switch
Introductie
De 28-poorts Gigabit PoE Switch is een geavanceerde netwerkoplossing, ontworpen voor naadloze verbindingen met 10/100/1000M Ethernet.
Dit apparaat combineert dataoverdracht en stroomvoorziening via Ethernet-kabels, wat de eenvoudige installatie van apparaten zoals IP-telefoons, draadloze toegangspunten en netwerkcamera's vergemakkelijkt. Door IEEE802.3af/at-standaarden te ondersteunen, kan de PoE Switch compatibele apparaten automatisch detecteren en van stroom voorzien, waardoor netwerkconfiguraties efficiënter worden.
Specificatie
|
I/O Interface
|
|
Voeding
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24*Gigabit PoE-poorten
2*Uplink-poorten
2*Gigabit SFP-poorten
|
|
Chipset Oplossing
|
EN8850DH, RTL8238B
|
|
Prestaties
|
|
Bandbreedte
|
56Gbps
|
|
Pakket doorstuurfrequentie
|
41.644Mpps
|
|
Geheugencache
|
3Mbit
|
|
MAC-adres
|
8K
|
|
Jumbo Frame
|
9.6Kbytes
|
|
Overdrachtsmodus
|
Opslaan en doorsturen
|
|
MTBF
|
100000 uur
|
|
Standaard
|
|
Netwerkprotocol
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Flow control)
|
|
PoE Protocol
|
IEEE802.3af(15.4W)
IEEE802.3at(30W)
|
|
Netwerkmedium
|
10Base-T: Cat3, 4, 5 of hoger UTP (≤100m)
100Base-TX: Cat5 of hoger UTP (≤100m)
1000Base-TX: Cat5 of hoger UTP (≤100m)
|
|
Certificaat
|
|
Veiligheidscertificaat
|
CE, FCC, RoHS
|
|
Milieustandaard
|
|
Werkomgeving
|
Bedrijfstemperatuur: -10~50°C
Opslagtemperatuur: -40~70°C
Werkvochtigheid: 10%~90%, niet-condenserend
Opslagtemperatuur: 5%~95%, niet-condenserend
|
|
Functie Indicator
|
|
Indicator
|
PWR (Stroom), 1-28 Groen Lampje (Link & Data), 1-24 (Geel Lampje), POE LED Sleutel
|
|
PWR
|
Aan: Ingeschakeld
Uit: Uitgeschakeld
|
|
1-28 Groen Lampje (Link & Data)
|
Aan: Link normaal
Uit: Link geblokkeerd
Knipperend: Data wordt verzonden
|
|
PoE Max POE-stroomlampje
|
Uit: geeft aan dat het PoE-stroomverbruik minder dan 90% is
Knipperend: geeft aan dat het PoE-stroomverbruik 90% ≤ P ≤ 95% is
Aan: geeft aan dat 95% van het PoE-vermogen wordt gebruikt
|
|
Modus DIP-schakelaar lampje
|
Aan: Uitbreiding aan
Uit: Uitbreiding uit
|
|
1-24 (Geel Lampje)
|
Aan: PoE-stroomvoorziening is normaal
Uit: PoE niet van stroom voorzien
|
|
PoE LED Sleutel
|
Tweekleurige lichtselectie: standaard groen (link data), schakel geel licht (PoE)
|
|
Uitbreidings DIP-schakelaar
|
UIT: normale modus, alle interfaces kunnen met elkaar communiceren, de
transmissieafstand is minder dan 100 meter, de transmissiesnelheid is 10/100/1000M
adaptief; De poort AI-modus is uitgeschakeld
AAN: Link-uitbreidingsmodus, 17-24 poorten forceren 10M, link 250M (POE watchdog inschakelen), Poort AI-modus is ingeschakeld;
|
|
Fysieke Structuur
|
|
Structuur Afmetingen
|
Productafmetingen: 440*280*44mm
Afmetingen verpakking: 500*365*85mm
Product N.W: 3.565KG
Product G.W: 4.264KG
|
|
Verpakkingsinformatie
|
Afmetingen doos: 520*445*385mm
Aantal verpakkingen: 5 stuks
Gewicht verpakking: 22.3KG
|
|
Voedingsspanning
|
Ingangsspanning: AC 100-240 V 50-60Hz
Leveringsvermogen: 52V /7.69A
|
|
stroom
|
Niet-POE bord stroom: maximaal 15W
POE stroom: maximaal 380W
|
|
Paklijst
|
Switch 1 PC, Netsnoer 1 PC, Gebruikershandleiding 1 PC, Certificaat 1 PC
|
Functies
Deze PoE-switch beschikt over 24 gigabit PoE-poorten, samen met 2 uplink-poorten en 2 Gigabit SFP-poorten.
Het biedt robuuste ondersteuning voor meerdere Ethernet-standaarden, wat zorgt voor soepele en snelle gegevensoverdracht.
Het apparaat wordt geleverd met intelligente functies zoals automatische stroomdetectie, een zero-configuratie-installatie en ondersteuning voor verschillende VLAN-modi. Het bevat ook bescherming tegen elektrische overspanningen en elektrostatische ontladingen, wat betrouwbaarheid in verschillende omgevingen garandeert.
Toepassingen
Deze PoE-switch is perfect voor industrieën die high-performance netwerkoplossingen vereisen, zoals telecommunicatie, onderwijs, overheid en beveiligingssectoren.
Het wordt gebruikt in toepassingen variërend van breedband privénetwerken tot multimedia-overdracht, en biedt de mogelijkheid om tegelijkertijd stuursignalen, beelden en gegevens te verzenden.
De veelzijdigheid van het apparaat strekt zich ook uit tot real-time monitoring en videoconferenties, wat zorgt voor naadloze integratie in verschillende netwerkomgevingen.
