Thuis /Producten/video digitale optische convertor/4 Port Contact Closure Glasvezel Transceiver Bidi Transport voor industriële monitoring CE

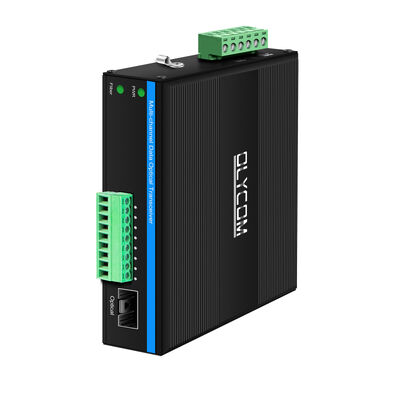

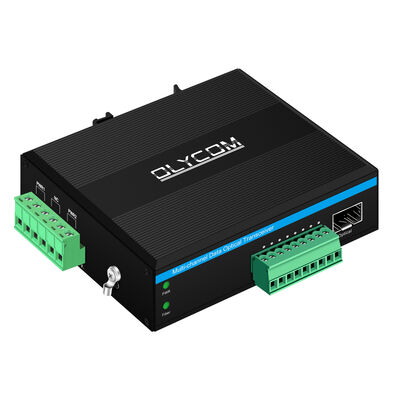

4 Port Contact Closure Glasvezel Transceiver Bidi Transport voor industriële monitoring CE

1 paar
MOQ
Onderhandelbaar
Prijs
4 Port Contact Closure Glasvezel Transceiver Bidi Transport voor industriële monitoring CE
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: Industriële contactsluiting mediaconverter
Golflengte: 1310nm/1550nm
Bedrijfsspanning: DC 12-52V
Signaalingang: Alarm, binaire ingang, ondersteuning voor TTL, RS-232/422/485 of passieve schakelknop
Signaaluitgang: Willekeurig alarm, binaire uitgang, ondersteuning TTL, RS-232/422/485 of relaisuitgang
Interface: Terminal Phoenix
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Olycom
Certificering: CE ISO9001 RoHS FCC
Modelnummer: IM610-4K↑↓WT/R
Document: video converter series.pdf
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 1pc in een doos, het brutogewicht van 0.45kg
Levertijd: 4 ~ 8 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 5000 paar/maand
Productomschrijving

DIN Rail 4 Port Contact Closure Optische Transceiver



Inleiding

The IM610-4K↑↓WT/R industrial contact closure fiber converter is a compact DIN-rail mounted optical transmission device designed to convert and transmit 4 groups of dry contact alarm signals over long-distance fiber cables.
Door gebruik te maken van WDM-technologie voor tweerichtingstransmissie met een enkele vezel, wordt elektromagnetische interferentie, geluid van de aardlus en problemen met het afstemmen van het signaal die gebruikelijk zijn bij koperdraadingen, geëlimineerd.
Het is compatibel met single-mode en multimode vezels, ondersteunt diverse transmissieafstanden van 2 km tot 80 km en heeft een flexibel SFP-slotontwerp om verschillende optische modules te matchen.
Met een breed bereik gelijkstroomvoorziening en robuuste industriële temperatuur aanpassingsvermogen, levert het betrouwbaar passieve schakelaar, binaire alarm en seriële besturingssignalen voor moeilijke monitoringscenario's op locatie.

Specificatie


Optische

Waallengte

1310 nm/1550 nm

Uitgangsvermogen

-8~3 dBm

optische vezels

Single mode (9/125um) 20 km, multimode (50/125um) 5 km, (62.5/125um) 2 km

Gevoeligheid ontvangen

-30 dBm

Interface

SFP-slot

Afsluiting van contact

Signalinvoer

Alarm, binaire invoer, ondersteuning TTL, RS-232/422/485 of passieve knop

Signaaluitgang

Willekeurig alarm, binaire uitgang, ondersteunende TTL, RS-232/422/485 of relaisuitgang

Interface

Terminal Phoenix

Elektrisch, milieuvriendelijk, mechanisch.

Werkspanning

DC 12-52V

Werktemperatuur

-40°C+75°C

Bergingstemperatuur

-45°C+85°C

Vochtigheid

0~95% niet-condenserend

Afmeting-afzonderlijk

113.8 mm × 93 mm × 35 mm

Gewicht

0.30 kg/stuk



Belangrijkste kenmerken



  • 4-kanaals bidirectionele signaaloverdracht met droog contact over een enkele vezel via WDM-golflengte-divisie-multiplexing
  • Ingebouwde bliksembeschermingscircuit, die effectief bestand is tegen overspanningsschade in buiten- en industriële veldomgevingen
  • Ultralage verlies optische link met maximaal budget tot 30 dB, stabiele signaallevering over lange afstand
  • Volledig geïsoleerde glasvezeloverdracht, nul EMI, RFI-interferentie en kruisgesprekken in de grondlus
  • Afneembare SFP-optische slot, vrij configureerbaar met enkel-/multimode-modules en verschillende glasvezelconnectoren
  • Phoenix-terminalbedrading, compatibel met passieve knoppen, alarminputten, relais-uitgangen en TTL/RS232/422/485 seriële signalen
  • Brede DC-stroominvoer van 12-52 V, geschikt voor industriële stroomvoorzieningstandaarden
  • Extrem breed werktemperatuurbereik (-40 °C tot +75 °C) voor buiten, chemische en spoorweggevaarlijke locaties
  • Standaard DIN-rail installatie structuur, lichtgewicht zelfstandig ontwerp voor gemakkelijke installatie van de kast
  • RoHS-conforme industriële apparatuur met een laag vermogen en een stabiele langdurige continue werking



Toepassing



  • Stedelijke slimme beveiligings- en veilige stadsvideo-alarmmonitoringsystemen
  • Projecten inzake tolhallen, verkeerssignalen en veiligheidsbescherming
  • Bewaking van luchthavens, chemische fabrieken, spoorwegen en fabrieken
  • Verzorgingsnet, olie- en gasveld signaalopvang op afstand en alarmmissie
  • Geïntegreerde monitoringplatformen voor campussen, commerciële gebouwen en grote locaties
  • Nationale defensie, grensbewaking, grensbewaking signaaloverdracht
  • Televisiezenders, stadion live evenement audio-video hulp alarm signaal levering



Mechanische tekening



4 Port Contact Closure Glasvezel Transceiver Bidi Transport voor industriële monitoring CE 0



Bestelopties



IM610-4K↑↓WT/R-FC20

4ch-contact sluiting Bidi, SFP-slot, montage op din-rail

IM610-4K↑↓MT/R-FC5

4ch-contact sluiting Bidi, SFP-slot, montage op de lijn



Postnummer Code

OM600

OM600-Video optische zender/ontvanger, 610-desktop stand-alone, 620-kaart stijl

613-mini serie, 615-HD serie

V

Video

Een

Audio

D

Gegevens

K

Alarm (I/O, sluitingscontact)

P

Telefoon

E

Ethernet

M,W

M-Multi-mode, W-Single-mode

S, U

S-1310nm, U-1550nm

T,R

T-zender, R-ontvanger

FC,ST,SC,LC

Type glasvezelconnector

↑,↓, ↑↓

↑- vooruit (van TX naar RX), ↓ - achteruit (van RX naar TX), ↑↓- tweerichtings

1,2,3- Ik heb het niet.

Digits voor de signaalhoeveelheid van het vereiste kanaal

0520, 40...

De cijfers naast de werksafstand van de glasvezelconnector
