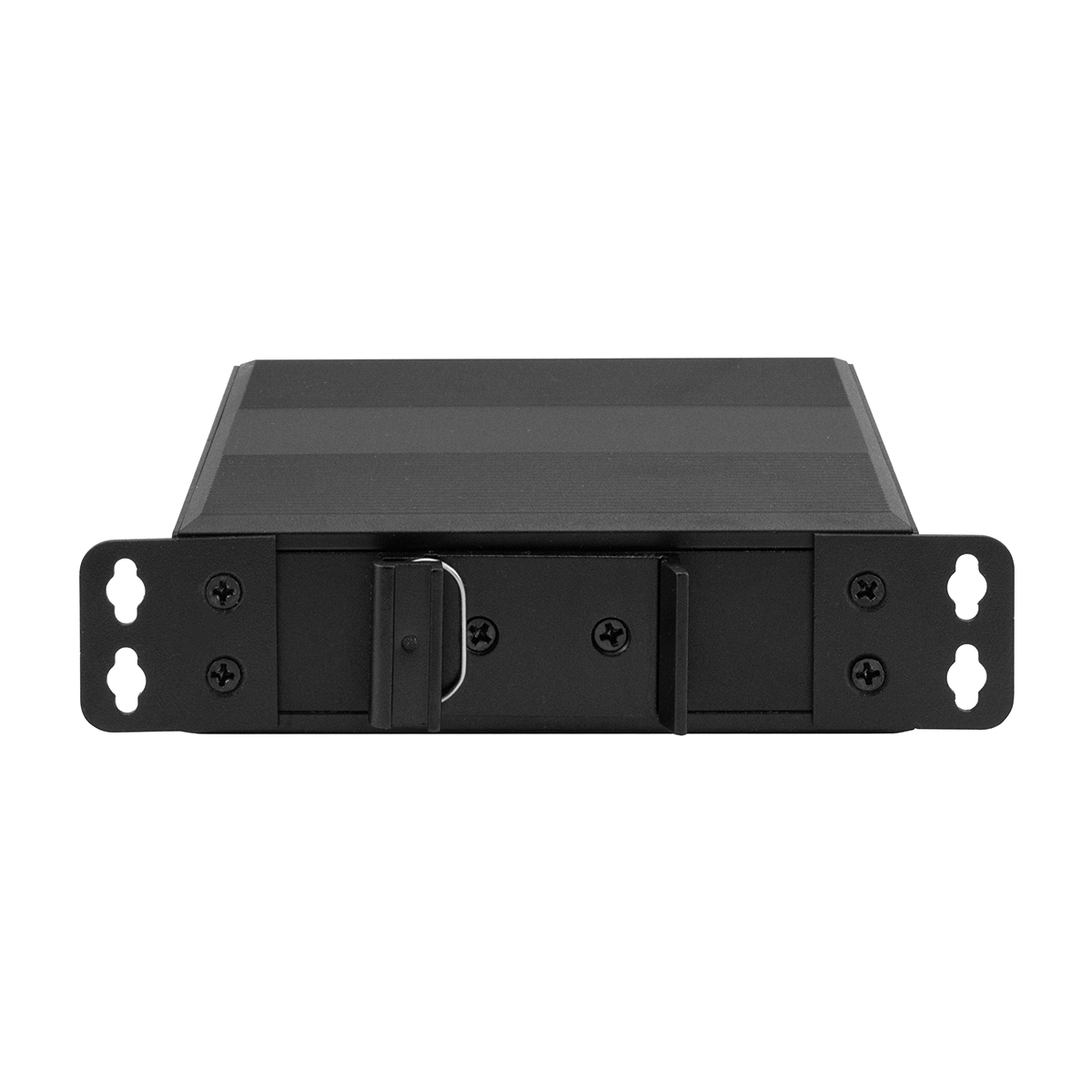

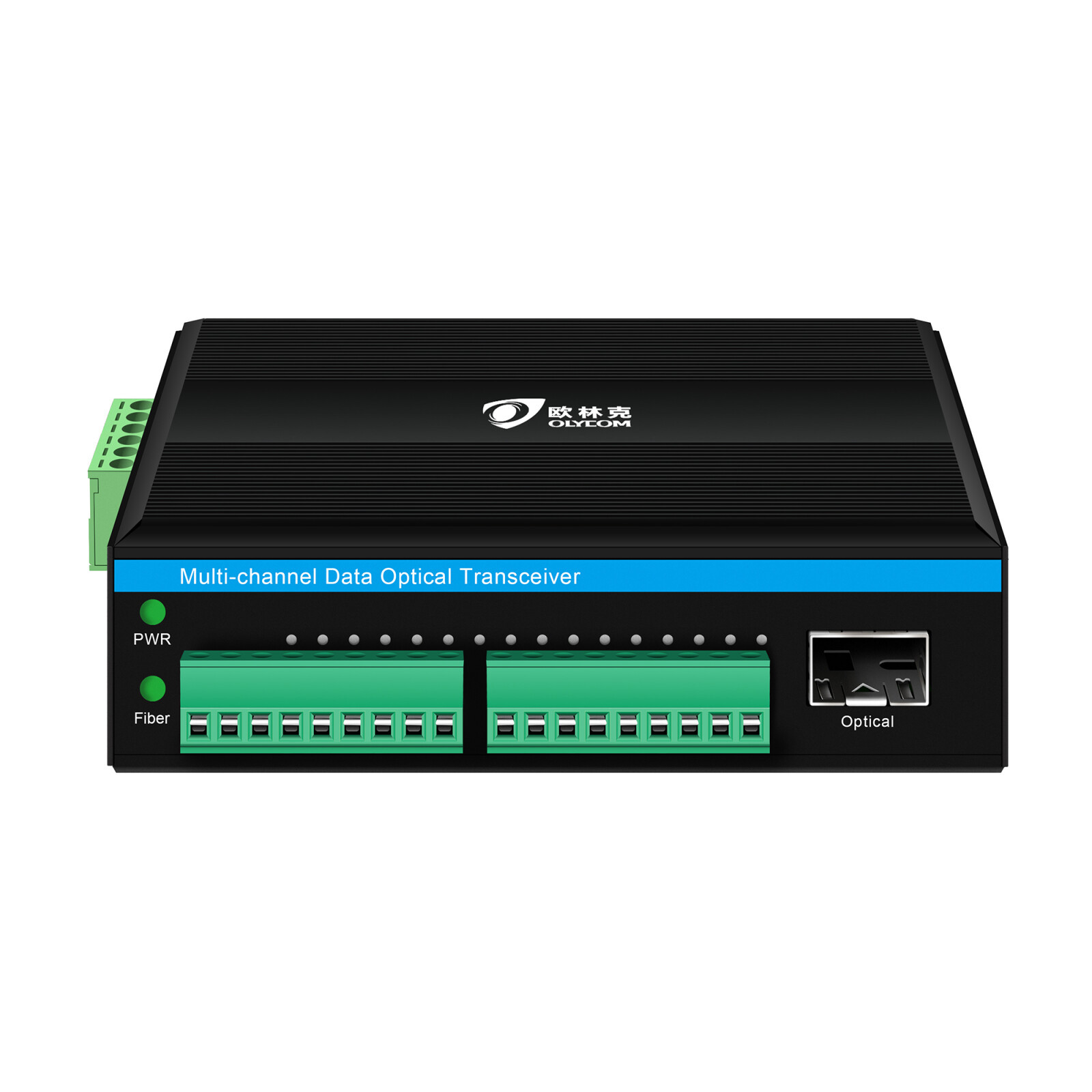

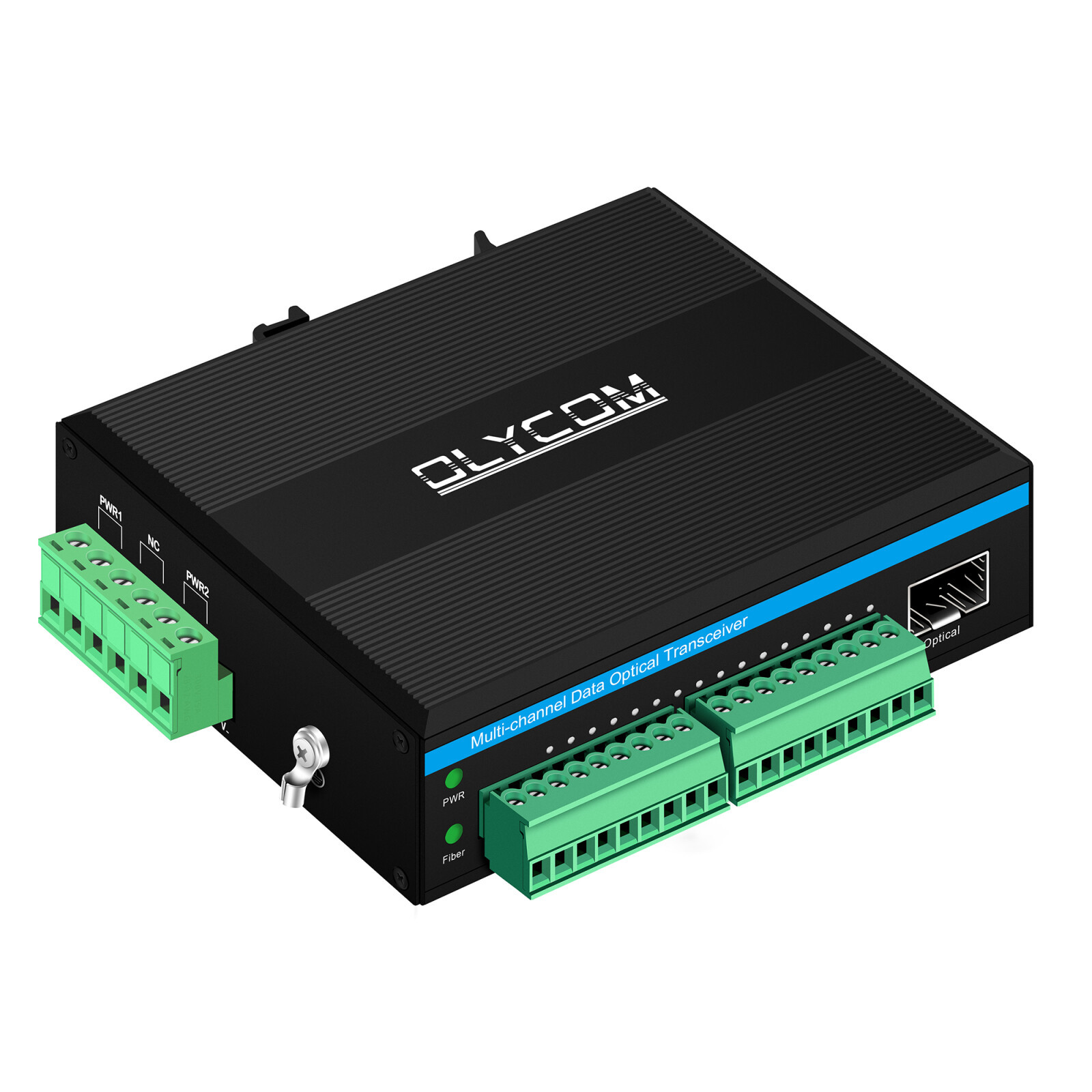

Contact sluiting via glasvezelverlenger 8-kanaal bidirectionele DIN35 CE gemonteerd

Olycom Industrial Contact Closure via glasvezelconverter

Inleiding

• De Olycom IM610-8KWTR is ontworpen voor kritieke bewakings- en besturingssystemen.Din-rail montage-opto-elektronische omvormer die tot acht onafhankelijke contact sluiting (alarm/binary) signalen over een enkele glasvezel vervoert.
• Met behulp van WDM-technologie (Wavelength Division Multiplexing) bereikt het volledige dubbelrichtingscommunicatie op slechts één strand.drastische verlaging van de kosten van de kabelinfrastructuur en vereenvoudiging van de uitrol op lange afstand.
• Het brede invoerspanningsbereik (12 ∼ 52 V DC) en de keuze van industriële componenten zorgen voor een betrouwbare werking in moeilijke omgevingen, van ijskoud tot gloeiende hitte.Het maakt het een ideale ruggengraat voor gedistribueerde sensoren en activeringsnetwerken..

Geheime punten

• Echte galvanische isolatie elimineert EMI, RFI en lastige aardingslussen, waardoor een schone signaaloverdracht wordt gewaarborgd, zelfs in elektrisch lawaaierige substations of fabrieksvloeren.
• Het uitzonderlijke optische budget ondersteunt linkverliezen tot 30 dB, waardoor een flexibele installatie op afstanden van 2 km (multimode) tot 80 km (singlemode) zonder repeaters mogelijk is.
• Versatile I/O-compatibiliteit: accepteert en geeft TTL-, RS‐232/422/485- of dry-contact-switchsignalen uit en kan relais-uitgangen voor directe actuatorbesturing aansturen.
• Gebouwd voor een duurzame werking: werkt van -40 °C tot +75 °C en weerstaat 0-95% niet-condenserende vochtigheid, met ingebouwde bliksem-/overstromingsbescherming voor installaties in de buitenlucht of blootgesteld aan de zon.
• Compact en gereedschapsvriendelijk, ruimtebesparende behuizing van 113,8×93×35 mm, lichtgewicht van 0,30 kg en op SFP gebaseerde optische interface maken snelle veldwisselingen en toekomstbestendige upgrades mogelijk.

Toepassing

• De IM610‐8KWTR is uitstekend geschikt voor scenario's waarin betrouwbare statusbewaking op lange afstand en afstandsbediening van het allergrootste belang zijn.
• Typische gebruiksgevallen zijn:
• Vervoersinfrastructuur: alarmpanelen voor tolhallen, intruderingsdetectie op de snelweg en alarmsystemen voor tunnels.
• Stedelijke bewakingsnetwerken ¢ stadswijd terugkoppeling van de verkeerslichtstatus en backhaul van beveiligingssensoren voor initiatieven voor veilige steden.
• Industriële en nutsbedrijven
• Publieke plaatsen en kritieke voorzieningen - brand- en inbraaksensoren in stadions, luchthavens en treinstations
• Uitzending en evenementen ¢ in real-time signaal geven van storingen van apparatuur voor live-tv/audio-transmissie ketens, zodat programma's ononderbroken worden uitgezonden.

Afmeting

QC-kader

1. Normen
Voldoen aan ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Aansluiten met de specificaties van de klant en de belangrijkste prestatiemeters

2. Proces
IQC: Controleer componenten (optica, PCB, stroom)
Productie: AOI + assemblageverificatie
Functioneel: doorvoer, VLAN/QoS, golflengte, OSNR
Betrouwbaarheid: temperatuur-, vochtigheids- en trillingsonderzoeken
Inbranden: belastingspanning + stabiliteitsbewaking
Finale: inspectie + volledige functionele controle

3. Gereedschappen
OSA, verkeersgenerator, protocolanalysator
Omgevings- en trillingsonderzoeksystemen

4. systeem
Volledige traceerbaarheid, testdocumenten, QC-software

5Verbetering
Oorsprongsanalyse + feedbacklus van klanten
