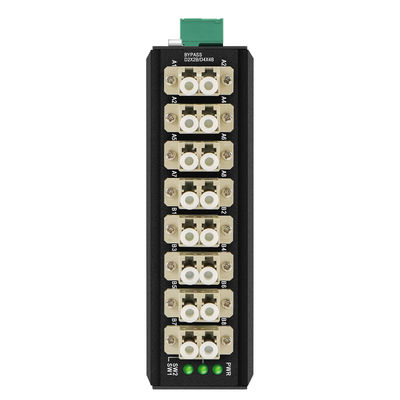

Multimode glasvezel bypass module 8 Port LC connector DIN gemonteerd 12V 24V CE

DC24V 1x2 2x2 4x4 MM glasvezel bypass schakelaar

Introductie van 8-kanaal bypass-switch

OM-FBS-44-MLC is een externe glasvezel bypass-eenheid voor kritische optische knooppunten in optische netwerksystemen.

1. Het ondersteunt 100G/40G/10G/1G en 100M glasvezelverbindingen en biedt LC-multimode-optie.
2. Het wordt gewoonlijk gebruikt in enkele grote optische netwerken met ringverbinding en meerdere apparaten, zoals in spoorwegcommunicatiesystemen,fabrieksautomatisering en belangrijke optische knooppunten wanneer er een beoogd of onverwacht stroomverlies optreedt.

Productkenmerken van optische vezelbypass

1. Beschikbaar in bestaande/nieuwe optische knooppunten
2. Ondersteuning Din/Wandmontage
3. Industrieel verwijderbaar groen terminalblok
4. Werktemperatuur: -20 °C ~ 70 °C
5. Robuuste behuizing op IP40-niveau
6. Bijpass-schakeltijd ≤ 10 ms
7. Laag invoegverlies, laag kanaalcrosstalk
8. DC9V~DC52V redundant vermogen

Specificatie van de optische bypass-eenheid

Toepassingsdiagram van een vezel-bypass-switch

• Eenvoudige stroomregeling voor netwerksysteem
• Systemmonitoring
• Slimme bescherming van optische paden

Wat is een bypass switch?

Een omzeilingseenheid of -module wordt meestal gebruikt om het netwerkstelsel te beschermen (door het apparaat dat het verbindt te omzeilen) wanneer de stroom plotseling uitvalt.

In een lineair netwerksysteem (zoals hieronder beschreven diagram) is de transmissie prima als de data/SFP/vermogen normaal is.

Wat als er een stroomvoorziening uit is (zoals een stroomstorm, een inslag, door de mens veroorzaakte schade...)

Het hele netwerk systeem zal falen.

Een andere situatie is, dat de stroomreparatie/onderhoud vereist is voor schakelaar 2 (het middelste) gebied, laten we zeggen voor 12 uur, het hele systeem moet stoppen.

Met een bypass-module/schakelaar is het als het installeren van een beschermingsmechanisme in het hele systeem.

Een bypassschakelaar helpt het hele systeem te beschermen als één of meerdere schakelaars tegelijkertijd falen.

Verpakking

• 1 pc optische vezel bypass schakelaar
• 1pc gebruikershandleiding
• 1pc garantie kaart

Qualiteitscontrole

Voor netwerken en optische communicatieproducten hangt de betrouwbaarheid af van een goed gestructureerd kwaliteitssysteem in plaats van geïsoleerde teststappen.

Bij OLYCOM wordt de kwaliteitscontrole geïmplementeerd gedurende de gehele productlevenscyclus, van de inkoop van componenten tot de eindlevering, om een consistente prestatie te garanderen in echte inzetomgevingen.

Alle materialen worden vóór de productie gecontroleerd, inclusief optische modules, elektronische componenten en mechanische structuren.geautomatiseerde inspectiesystemen worden gebruikt om de nauwkeurigheid van de assemblage te behouden en de variabiliteit te verminderen.

Elk product wordt onderworpen aan functionele validatie, die betrekking heeft op de prestaties van de gegevensoverdracht, de werking van de functies en, indien van toepassing, de stroomlevering.Parameters zoals golflengte nauwkeurigheid, signaalkwaliteit en transmissiestabiliteit worden zorgvuldig geëvalueerd.

Om de betrouwbaarheid op lange termijn te waarborgen, worden apparaten getest onder extreme omstandigheden, waaronder temperatuurvariaties, blootstelling aan vochtigheid en mechanische spanningen.een uitgebreide runtime-test wordt uitgevoerd om mogelijke vroegtijdige storingen te identificeren;.

Elke eenheid wordt vóór verzending aan een eindinspectie onderworpen, waarbij de volledige traceerbaarheid wordt ondersteund door gedocumenteerde testdocumenten en conformiteitsgegevens.

Door gestandaardiseerde processen te combineren met continue verbetering, zorgt OLYCOM voor stabiele, duurzame en veldklaar netwerkoplossingen.
