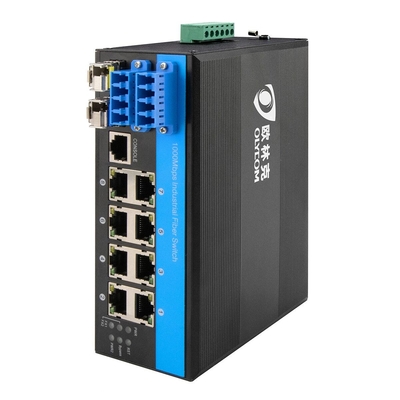

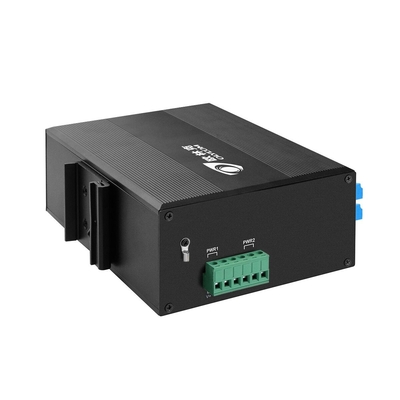

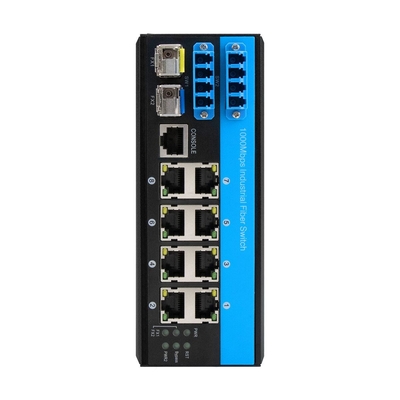

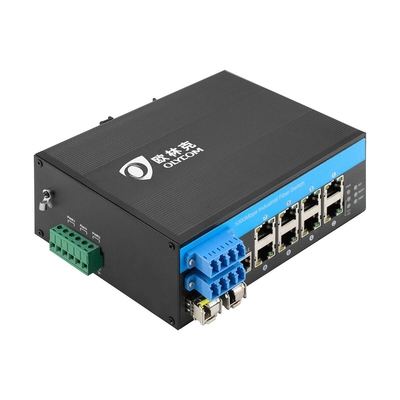

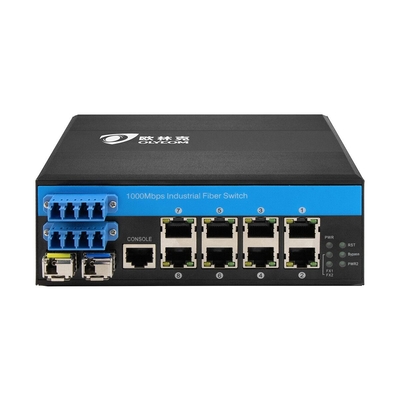

Beheer van de industriële gigabit-switch met 12 poorten
optische bypass Ethernet-switch POE-switch
Belangrijkste kenmerken van 10/100/1000mbps Fibre bypass managed switch
- 8 x 10/100/1000Mbps Auto-sensing RJ45-poorten
- 2 x2,5G SFP-vezelpoorten, 2 x bypasspoorten
- 6KV Ethernet-overspanningsbescherming, aangepast aan een harde buitenomgeving
- Ondersteuning van Auto MDI/MDIX
- Stroomregelmodus: full-duplex met IEEE 802.3x-standaard, half-duplex met Backpressure-standaard
- IEEE 802.3 10Base-T en IEEE 802.3u 100Base-TX-compliant
- Een schakelmechanisme voor opslag en doorgifte
- Temperatuur van de bedrijfsomgeving: -40 ° ~ 75 ° c
Specificatie van de Gigabit Ethernet-switch
| Productnaam |
10/100/1000Mbps beheerde industriële vezel-bypass-switch (2F+8TP) |
| Model nr. |
IM-FBS288GW |
| Haven |
2 x 2,5G SFP-poort
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
| Standaard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo Frame |
9.6KB |
| MAC-adrestabel |
8K |
| Schakelfuncties |
Transmissie-modus: opslag en doorstuur
Systeembandbreedte:58 Gbps (niet-verkeersopstopping)
DRAM: 128M Flash: 16M
Pakketbuffergrootte: 4 Mb
|
| Netwerkmedia |
10BASE-T: CAT3, CAT4, CAT5 niet-geschermd gedraaid paar ((≤ 100m)
100/1000BASE-TX: CAT5 of hoger afgeschermd gedraaid paar ((≤100m)
SFP-poort, transmissie afstand: 20km, 40km, 60km, 80km, 100km
|
| LED's |
Stroom, netwerk, glasvezel, bypass |

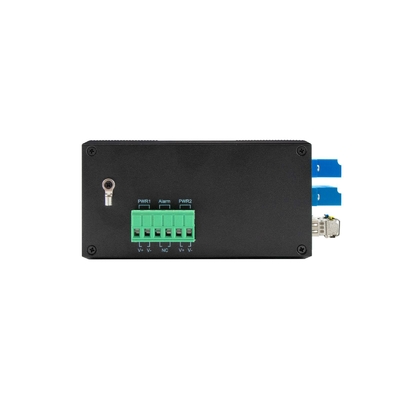

| Stroomvoorziening |
Invoerspanning: gelijkstroom 48-52V; vermogen bij leegstand: 5W;
Omgekeerde aansluiting: ondersteuning
|
| Milieu |
Werktemperatuur: -40° ≈ 75°C; Bergingstemperatuur: -40° ≈ 85°C; Werkvochtigheid:10% ≈ 90%, niet-condenserend; Bergingvochtigheid:10% ≈ 95%, niet-condenserend |
| Industriestandaarden |
EMI:FCC Deel 15 Subdeel B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) niveau 3,EN 61000-4-3 (RS) niveau 3,EN 61000-4-4 (EFT) niveau 3,EN 61000-4-5 (surge) niveau 3,EN 61000-4-6 (CS) niveau 3,EN 61000-4-8;Verkeersleiding:NEMA-TS2; Vibratie:IEC 60068-2-6; Vrije val:IEC 60068-2-32; Schok:IEC 60068-2-27; Spoorverkeer:EN 50121-4
|
| Veiligheid |
CE-merk, commercieel; CE/LVD EN60950 |
| Mechanische informatie |
Schelp:Gorelvormige metalen schelp; veiligheidsklasse:IP40;
afmetingen: 158 x 114,8 x 60 mm;
|
| Garantie |
3 jaar |
Verbindingsdiagram van optische vezel bypass
Over Olycom
- Olycom produceert en verkoopt glasvezelconnectiviteitsapparaten.
- Olycom biedt oplossingen en diensten voor industriële glasvezel-switch, glasvezel naar kopermediaconversie, Ethernet-netwerken en CCTV-videobewaking.
- Olycom richt zich momenteel op:
Industriële netwerken
Optische bypass
WDM-apparatuur
Optische bewakingssystemen
POE++
Veelgestelde vragen
1Wat is de stroominvoer?
A: Voor niet-PoE-beheerde schakelaars ontvangt het DC12V~52V, voor PoE-beheerde schakelaars ontvangt het DC48V~52V.
Alle modellen ondersteunen redundante input.
2Wat is het PoE-budget?
A: De standaard PoE-uitgang is 30 W per poort.
NeemIM-FP288GWBijvoorbeeld, het heeft 8 PoE-poorten, dus het budget is 30W/poort*8 poorten=240W.
We kunnen ook 60W output ondersteunen als het nodig is, bevestig het met ons.
3Hoe kan ik het apparaat installeren?
A: Elk model in deze serie ondersteunt DIN35/Wandmontage.
Het vereist noodzakelijke accessoires bij de installatie zoals schroeven, montagepakket, enz., waarvan sommige in de verpakkingsdoos zijn opgenomen, andere niet.
4Ondersteunt uw switch 155 Mb/s transceivers?
A: Ja, de optische snelheid is 100M/1000M/2500M. Configureer 100M snelheid in de beheerinterface, megabit modules werken.
5Als het mogelijk is om het label te schrijven zoals ik wil?
A: Ja, stuur ons de inhoud en het formaat en we drukken een monster voor uw bevestiging.
Het etiket wordt gewoonlijk aan het zijpaneel bevestigd.
