Optische vezel bypass schakelaar AC/DC Dual power input 2*2B LC SM/MM
Invoering van de Fiber bypass switch
- De Fiber Bypass heeft de kenmerken van laag verlies, hoge stabiliteit en hoge betrouwbaarheid.
- Voor verschillende optische padbehoeften kunnen optische schakelaarmodules worden aangepast om aan de optische padbehoeften van complexe testsystemen te voldoen en de testdoeltreffendheid van het product te verbeteren.
- Het is een onmisbaar kernproduct voor de bewaking en bescherming van optische communicatiesystemen die kunnen worden aangesloten op optische communicatiesystemen met een hoge dichtheid.
Specificatie van de optische bypass-switch
| Productnaam |
2*2B Bypass-schakelaar
|
| Stroominterface |
Standaard industrieel terminalblok. |
| Polariteitsbescherming |
Ondersteuning |
| Interface voor optische vezels |
LC/SC |
| Golflengtebereik |
850±40/1300±40nm; 1260~1650nm |
| Testgolflengte |
850/1300 nm; 1310/1550 nm |
| Verlies invoegen |
Type:0.6 dB Max:1.0 dB; Typ:0.6 dB Max:10,0 dB |
| Terugkeerverlies |
MM≥30 dB SM≥50 dB |
| Kanalcrosstalk |
MM≥35 dB SM≥55 dB |
| Polarisatieverlies |
≤ 0,05 dB |
| Waallengteverlies |
≤ 0,05 dB |
| Temperatuurverlies |
≤ 0,05 dB |
| Herhaalbaarheid |
≤ 0,05 dB |
| Levensduur |
≥100000000 keer |
| Tijd voor het schakelen |
≤ 10 ms |
| Optisch vermogen van de transmissie |
≤ 500 MW |
| Milieu |
Werktemperatuur: -20° ∼ 70°C
Bergingstemperatuur: -40° ∼ 85°C
|
Verbindingsdiagram van optische vezel bypass
Toepassing
Toepassingen
De Industrial Fiber Bypass Module wordt op grote schaal ingezet in glasvezelnetwerken waar verbindingscontinuïteit en -bescherming cruciaal zijn, waaronder:
- Metropolitaanse netwerken (MAN):Zorg voor ononderbroken backbone-connectiviteit tijdens stroomstoring of onderhoud van apparatuur.
- Optische communicatiesysteembewaking: biedt realtime bescherming en omleiding van glasvezelpaden in bewakings- en beveiligingssystemen.
- Laboratorium-O&O- en testplatformen: ondersteunt dynamische optische padschakeling voor geautomatiseerde testen en hoogwaardige testomgevingen.
- Add/Drop Multiplexing & Dynamic Optical Configuration: ideaal voor systemen die frequente optische padveranderingen vereisen zonder fysieke herbedrading.
- High-Density Fiber Systems: Geschikt voor telecom, datacenters, nutsbedrijven en industriële netwerken met strenge uptime-eisen.

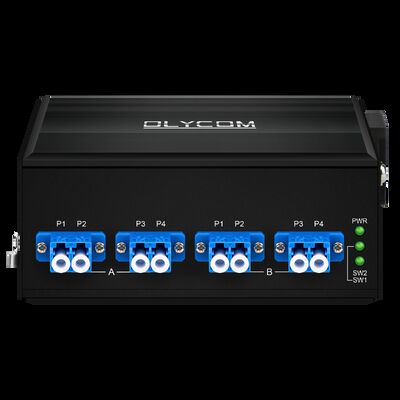

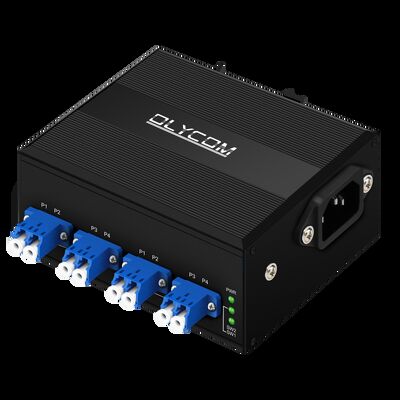

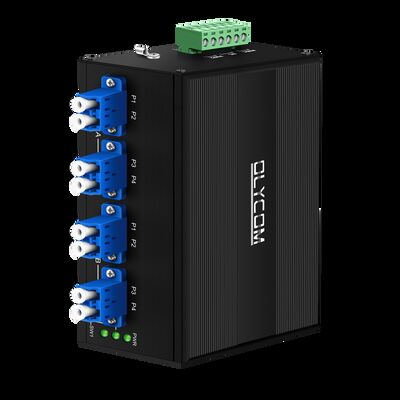

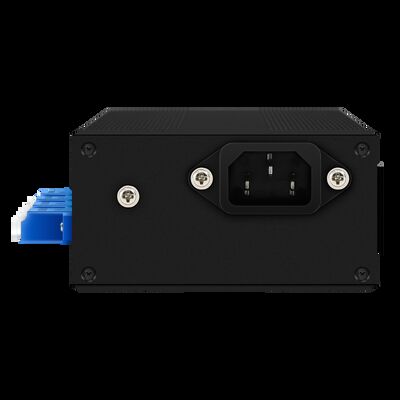

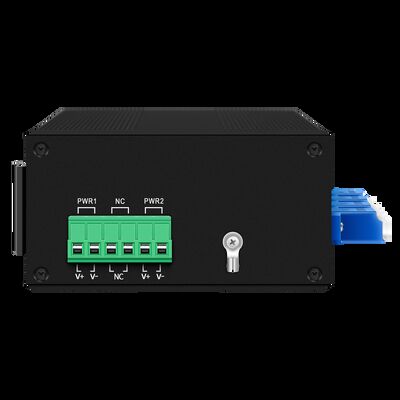

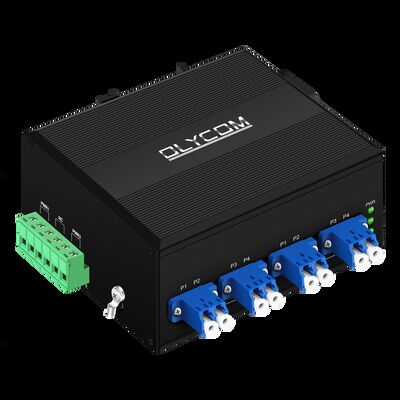

Feitelijke foto's van Bypass-vezelschakelaar
Veelgestelde vragen
V: Wat is de functie van deze bypassvezelschakelaar?
A: Dit product is bedoeld om het glasvezelpad te beschermen.het optische pad zal de glasvezel schakelaar overslaan en rechtstreeks verbinden met de volgende glasvezel schakelaar door de bypass optische schakelaarZorg ervoor dat wanneer een van de vezelschakelaars wordt uitgeschakeld, de andere vezelschakelaars nog normaal kunnen werken.
V: Is de stroomtoevoer inbegrepen?
A: Nee, er is geen enkele stroomadapter bij, en de stroomadapter moet apart worden gekocht.
V: Wat is het temperatuurbereik dat dit apparaat kan aan?
A: De werktemperatuur is -20°70°C ((-4°158°F)
K: Komt het met een kleine geluidsrail?
A: De schakelaar ondersteunt een 35 mm-dinspoor, maar de dinspoor is niet inbegrepen.
V: Is het een beheerd product?
A: Nee, dit is een niet-beheerd product.
De glasvezel-bypass heeft de kenmerken van laag verlies, hoge stabiliteit en hoge betrouwbaarheid.optische schakelaarmodules kunnen worden aangepast om aan de optische padbehoeften van complexe testsystemen te voldoen en de producttestefficiëntie te verbeterenHet is een onmisbaar kernproduct voor de bewaking en bescherming van optische communicatiesystemen die kunnen worden aangesloten op optische communicatiesystemen met een hoge dichtheid.
Packagelijst:
-1pc Bypass Mechanical Optical Switch
- 1 pc gebruikershandleiding
- Verwijderbaar terminalblok
