Dual-Power Fiber Bypass Switch Module met DIP Smart Delay Feature AC/DC Input DIN Rail

Olycom AC/DC Dual Power Fiber Bypass Unit

• Ontworpen als een uitvalveilige optische padbewaker voor hoogdichte glasvezel communicatie infrastructuren, levert deze Olycom glasvezel bypass eenheid consistente,ultra-stabiele optische signaaloverdracht onder complexe bedrijfsscenario'sHet integreert onafhankelijke optische schakelcircuits met een dubbele AC/DC-stroomtoevoerarchitectuur en is uitgerust met een aanpasbare DIP-vertragingsschakelaar om de geautomatiseerde optische testen flexibel aan te passen.realtime monitoring van het netwerk en noodverbindingsbeschermingsscenario's.
• Wanneer er stroomstoornissen of uitval van apparatuur optreden, wordt het glasvezelsignaal automatisch omgeleid om kanalen te omzeilen om een volledige uitval van het netwerk te voorkomen.De compacte industriële metalen behuizing ondersteunt DIN-railinstallatie, perfect aansluitend op industriële communicatiekamers, optische distributieframes voor datacenters en optische testbanksystemen,dient als een cruciaal betrouwbaarheidscomponent om ononderbroken glasvezeldataoverdracht te ondersteunen.

Overzicht van de DIP-omschakeling

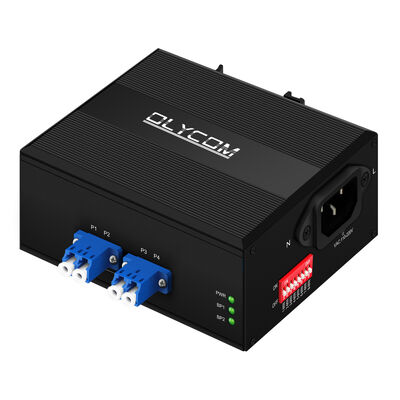

Deze glasvezel-bypass-eenheid is uitgerust met een 8-positie glijdend DIP-schakelaarsysteem dat exclusief is ontworpen voor het regelen van de tijdsvertraging bij het inschakelen.

Elke schakelaar komt overeen met een vaste vertragingsparameter van 1 ̊8 minuten en biedt een manuele configuratie met één klik zonder software of externe controllers.

Het is een essentiële aanpassingsfunctie die is ontworpen voor optische testen en gestapelde netwerkherstellingsscenario's.

Kernwerkingslogic

1. Fabrieksinstelling (alle DIP-schakelaars uit)
Als elke schakelaar in de uit-positie blijft, is de vertragingstimer volledig uitgeschakeld.de glasvezel bypass schakelt onmiddellijk terug naar normale werkende optische paden met nul wachttijd, die geschikt is voor de meeste standaardcommunicatiebewakingsimplementaties die onmiddellijk verbindingsherstel vereisen na het herstel van de stroom.

2. Vertraging activering (Eenmalige schakelaar ON, andere uit)
Een aangewezen DIP-schakelaar omzetten in ON om de timingfunctie te activeren; elke positie wordt gekoppeld aan een vaste aftellingstermijn:
1-min DIP ON: 1 minuut op de bypass-toestand houden voordat u teruggaat naar het normale optische kanaal
2-min DIP ON: 2 minuten vertraging
3-min DIP ON: 3 minuten vertraging
4-min DIP ON: 4 minuten vertraging
5-min DIP ON: 5 minuten vertraging
6-min DIP ON: 6 minuten vertraging
7-min DIP ON: 7 minuten vertraging
8-min DIP ON: 8-minuten vertraging

3Volledige bewerkingssequentie met vertraging ingeschakeld
Er ontstaat stroomstoring → het apparaat springt automatisch om het optische pad te omzeilen om de ruggengraaf verbonden te houden
Stroomvoorziening herstelt → timer begint met aftellen per DIP-voorafgestelde waarde
Tijdens het aftellen venster, blijft de module vergrendeld in bypass modus en zal niet terugkeren naar normaal kanaal
Zodra de vooraf ingestelde tijd verstrijkt, schakelt de optische schakelaar automatisch terug naar de standaard signaal routing modus

Belangrijkste gebruiksregels

Slechts één enkele DIP-schakelaar tegelijkertijd aanzetten; meerdere schakelaars die tegelijkertijd aanzetten, veroorzaken een storing in de timinglogic en een onbepaald vertraging gedrag.
Een eventuele aanpassing van de DIP-instellingen treedt pas in werking nadat het apparaat een volledige stroomcyclus heeft ondergaan.
De timer wordt automatisch opnieuw ingesteld als de stroom tijdens de aftelling opnieuw wordt afgesneden.

Toepassingsscenario's voor DIP-vertraging

1. Geautomatiseerde batchtest van optische componenten

De ingenieurs stellen een vertraging van 1 8 minuten in om voldoende tijd vrij te maken voor instrumentkalibratie, gegevensmonsterneming en resetting van de apparatuur zonder onverwachte optische padschakelatie midden in de test.

2. Meerstaps netwerkfoutherstel
Voor grootschalige glasvezelnetwerken met meerdere cascade-apparaten voorkomen gestapelde vertragingsinstellingen gelijktijdig schakelen van massale optische paden die tijdelijke signaalspiegels of linkflap kunnen veroorzaken.

3Onderhoud van de apparatuur ter plaatse
Bij het vervangen van optische transceivers of tussenliggende knooppunten stellen technici een langere vertraging in om de bypassconnectiviteit in het onderhoudsvenster te behouden zonder handmatige reconfiguratie.

4Industriële optische transmissiesystemen
Stabiele tijdelijke schakeling voorkomt frequente schakeling van optische paden veroorzaakt door tijdelijke stroomvermindering in fabrieks-, energie- en spoorvervoersomgevingen met zware stroom.

Belangrijkste kenmerken

1. Premium optische prestaties
Het heeft een zeer laag invoegverlies en minimale signaldemping door golflengte/temperatuur/polarisatie.met een uitstekende onderdrukking van het dwarsgesprek om signaalinterferentie tussen glasvezelkanalen te elimineren; multimode en monomode glasvezelversies voldoen aan de eisen van de volledige band optische signaaloverdracht.


2. Flexibel tijdvertraging beheer
ingebouwde DIP-schakelaar met meerdere snelheden met een vertragingsmodus die kan worden ingesteld voor 1 ∼ 8 minuten; de standaardfunctie van de fabriek schakelt de vertragingsfunctie uit voor onmiddellijke schakeling,het mogelijk maken van op maat gemaakte triggertiming voor geautomatiseerde werkstromen voor optische tests.


3. Dual Power Redundant Input

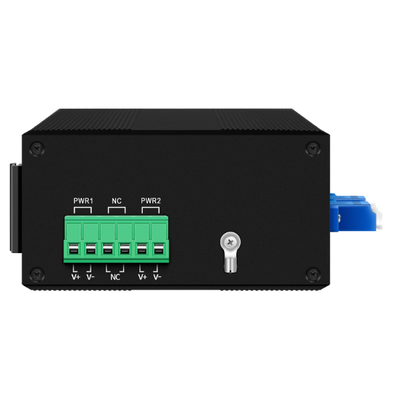

ondersteunt een breed bereik van 12 52 VDC en 110 240 VAC dual power access met ingebouwde omgekeerde polariteitsbescherming,effectief voorkomen dat afwijkingen in de stroomvoorziening interne optische en elektrische componenten beschadigen.


4Robuuste industriële aanpassingsvermogen
breed werktemperatuurbereik van -20°C tot 70°C, IP40 stofdichte metalen behuizing,een lange levensduur van meer dan 100 miljoen schakelcycli en een snelle schakelingssnelheid van ≤ 10 ms voor continue industriële werking op lange termijn.


5Compact en gemakkelijk in gebruik

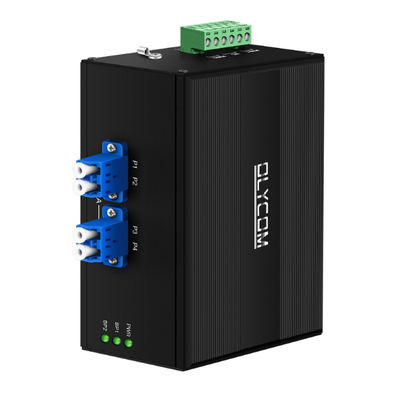

Standaard LC-vezelpoorten en industriële terminale stroomconnectoren; DIN-railmontageontwerp bespaart ruimte in de kast, naadloos compatibel met geïntegreerde glasvezelcommunicatiesystemen met een hoge dichtheid.

Afmeting
